简 介

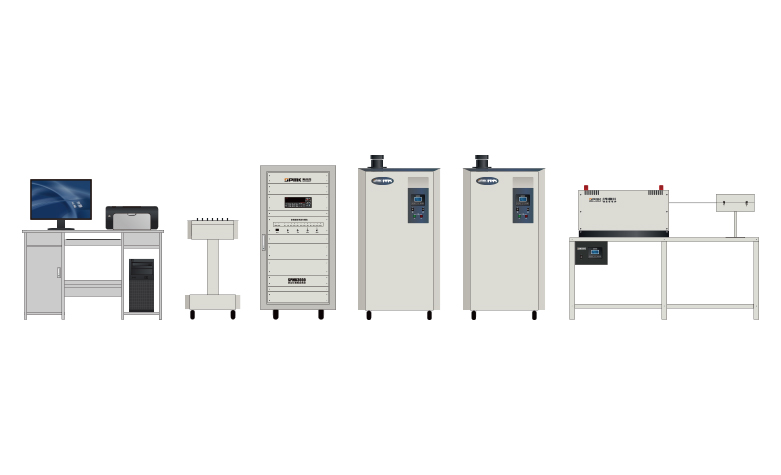

SPMK3000型智能化热工仪表检定系统（全自动温度检定系统）是由计算机、打印机、高精度数字测量表、低电势扫描开关、温控仪、油槽、水槽、管式炉、接线台、RS232-RS485接口等组成的自动测试、控制系统，是集计算机技术、微电测技术和自动测试技术于一体的新型智能化计量标准装置，用于自动检定各种工作用热电偶、热电阻，配以适当的软件可以辅助检定温度二次仪表、膨胀式温度计。检定程序及结果均符合有关现行计量检定规程。

系统具有设计先进、结构合理、软件功能齐全、操作方便、界面美观大方、量值传递准确可靠、抗干扰能力强、使用灵活等一系列突出特点。系统中的检定软件及核心硬件均由我公司独立开发。

检定功能的主要特点

◆ 可检定S、R、B、K、N、J、E、T、短型S、短型R等分度号热电偶（Ⅰ级、Ⅱ级及T型Ⅲ级）。检定温度点，除可使用程序自动提供默认的温度点外，还允许用户自行设置，设置范围1-8个检定点。300℃以下检定热电偶时可使用二等标准铂电阻取代二等标准玻璃温度计，实现自动检定。

◆ 可检定玻璃液体温度计、双金属温度计、压力式温度计等。

◆ 可检定两线制、三线制和四线制的Pt10、Pt100、Cu50、Cu100热电阻（A、B、C级）。

◆ 标配3台不同型号的控温设备,1台检定炉、1台油槽、1台水槽,可分别在300℃～1200℃,90℃～300℃，-10℃～105℃范围，保证各恒温设备在不同温区都可达到最佳的控温效果。

◆ 检定热电阻、热点偶时可分组检定，一批最多处理10组被检（每组最多检定支数与配套的扫描开关数量有关），检定过程中可根据情况在任意设定检定点检测任意一组，在检定量较大时可提高工作效率。

◆ 校验结果系统自动判定、检定结果给出合格与否，校准结果给出符合或理想结果。

技术参数

主要技术指标

◆ 水槽：(-10～105)℃（介质：防冻液）注：标配；

◆ 油槽：(90～300)℃（介质：二甲基硅油）；

◆ 管式检定炉：（300～1200）℃；

◆ 检定对象：①工业热电偶：S、R、B、K、E、J、N、T；②工业热点阻：pt10、pt100、Cu50、Cu100；③温度计：水银温度计、压力式温度计、双金属温度计；

◆ 准确度等级：0.01级；

◆ 分辨力：0.1μV0.1mΩ；

◆ 扫描开关寄生电势：<0.4μV；

◆ 控温准确度：优于±3℃（管式检定炉）；优于±1℃（水、油槽）；

◆ 热电偶参考端补偿范围：5～50℃（分辨率0.1℃）；

◆ 热电偶检定炉控制能力：220V、0～16A（可根据需要扩展）；

◆ 控温稳定度：恒温优于0.2℃/10min（管式检定炉）、0.04℃/10min（水、油槽），水平温场：≤0.01℃，垂直温场：≤0.02℃；

◆ 测量稳定性：测量优于0.1℃/1min（管式检定炉）、0.02℃/1min（水、油槽）；

◆ 检定结果总不确定度：小于0.7℃（热电偶）、小于0.05℃（热电阻）；

◆ 一次检定/校准数量：10支（最多）。

执行的检定规程、校准规范

JJG75-1995《标准铂铑10-铂热电偶检定规程》

JJG115-1999《标准铜-铜镍热电偶检定规程》

JJG130-2011《工作用玻璃液体温度计检定规程》

JJG141-2013《工作用贵金属热电偶检定规程》

JJG229-2010《工业铂、铜热电阻检定规程》

JJG368-2000《工作用铜-铜镍热电偶检定规程》

JJF1098-2003《热电偶、热电阻自动测量系统校准规范》

JJF1183-2007《温度变送器校准规范》

JJF1262-2010《铠装热电偶校准规范》

JJF1637-2017《廉金属热电偶校准规范》

JJF1908-2021《双金属温度计校准规范》

JJF1909-2021《压力式温度计校准规范》

系统软件

检定系统软件是运行在中文Windows环境下的测控软件，包括热电偶检定、热电阻检定（包含一体化温度变送器）和温度二次仪表检定（选配）三大部分。

系统软件的功能

◆ 检定系统软件可在中文Win7/Win8/Win10等操作系统下运行。

◆ 检定过程的有关参数可分别显示在检定界面上的各显示表格中，直观、形象特色。

◆ 恒温设备控温过程自动绘制温度曲线（温度—时间关系曲线）。具有自动判断温度稳定倒计时功能，能自动采集数据并自动切换到下一工作点。

◆ 检定数据与记录曲线可以以文件形式保存在硬盘上,检定数据自动存入数据库,可随时查询，统计，打印。

◆ 检定记录可以重复多次或者分次检定，可以大大的提高工作效率。

其它仪器特点

多通道低电势扫描仪特点

◆ 工业化化结构，抗干扰能力强。

◆ 优良的开关性能，开关基片采用大面积敷银材料，寄生热电势<0.4μV。

◆ 开关接触电阻小且一致性好。

◆ 高可靠性，长期使用不必更换。

◆ 专用低电势接线端子。

◆ 兼容热电偶与热电阻的接线。四线制电阻测量法彻底消除外接引线电阻。

控温仪部分特点

◆ 自带执行机构。使用具有光电隔离功能的大功率固态继电器（SSR），控制热电偶检定炉（或恒温油槽、水槽），工作具有高可靠性。

◆ PID自动控制调节参数，为精密温度控制提供了必要的基础条件。

◆ 完善的供电回路保护措施。高可靠性、安全性，具有高温自动报警和自处理功能。

参考端温度测量部分特点

检定廉金属热电偶(如K、N、J、E等分度号)时，允许选择“参考端温度补偿”功能，提供两种可选择的参考端处理方法。
