产品介绍

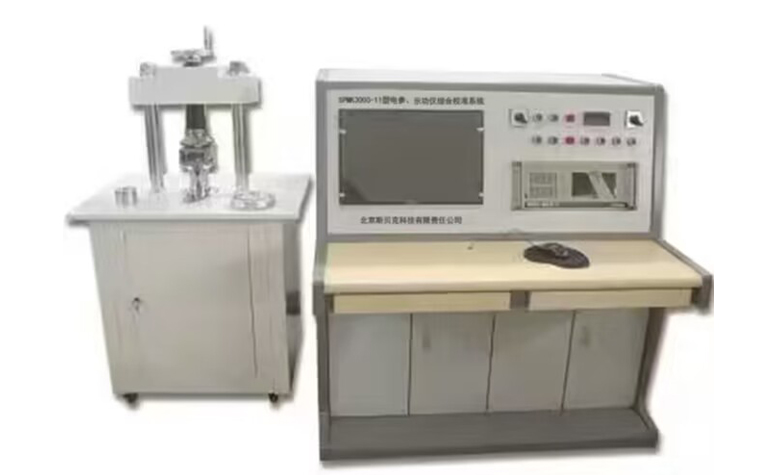

SPMK3000-11型全自动无线电参多功能集成校验系统是北京斯贝克科技有限责任公司专为电参、示功仪载荷与位移校准及检定设计的专用设备，能够实现对仪器的半自动与全自动校准，数据的自动读入、处理，报表的打印等功能。本系统是由计算机与微处理系统相结合对机械系统进行自动控制，完成对电参、示功仪载荷与位移的校准检定。本系统具有可靠性高、自动化程度高、精度高、软件界面友好、易学易用、操作简单等特点。

符合检定规程

SYT6678-2007-电子示功仪校准方法

JJF 1491-2014 数字式交流电参数测量仪校准规范

主要特点

◆ 全图形软件界面，windows 风格，同时以数字和曲线模拟显示校准过程与示值，直观明了，操作简捷易懂。

◆ 具有手动、半自动、全自动等校准方式，任意设置校准计划。

◆ 采用步进电机与减速机进行加载减载，外置式绕线轮，运行速度更快，过程更平稳，精度更高，操作方便，无噪音，工作稳定可靠，故障率低。

◆ 具有“一键”标检定功能（支持本厂部分产品）。

◆ 提供数据库存储、查询、打印等功能，数据自动处理、打印校准报表。

◆ 对具有自动校准功能的示功仪能够自动读入校准值、填写校准报表、计算数据并打印报表（已集成我方通讯协议的且具有通信功能的产品）。

◆ 具有多重安全保护措施（硬件、软件），防止系统过载，超行程运行，提高了系统的安全性。

技术指标

◆ 载荷范围：0 ～ 300kN，精度：±0.1％FS；

◆ 载荷传感器精度：±0.05%FS，压力波动：±0.1％FS；

◆ 分辨率：0.01kN；

◆ 加载速度：从0 kN到满量程加载时间≤30S，稳定时间≤5S；

◆ 位移范围：0 ～ 12m ；

◆ 精度：±0.3％FS；

◆ 分辨率：0.001m；

◆ 位移速度：0 ～ 12m ≤60S；

◆ 冲程次数：≥6次/min；

◆ 电参电流：10 ～ 150A，精度：±0.5％FS；

◆ 电参电压：20 ～ 650V，精度：±0.5％FS；

◆ 供电电源：AC220V ± 10％。

装置功能

◆ 工作方式：电机加载。

◆ 压力方式：加压式；采用液驱气往复式高压气体装置及其增压方法的专利技术，可对检定人员提供安全保障。

◆ 检定功能：全自动检定和半自动检定。

◆ 界面显示：能以数字和模拟图形显示检定过程（模拟图形包括理论图形和实际跟踪图形显示）。

◆ 数据处理：具有对示功仪检定数据的处理计算、存储、查阅和打印功能。对具有自动通讯功能的示功仪能够全自动通讯检定，自动录入检定值、自动填写检定表、自动计算处理打印报表。

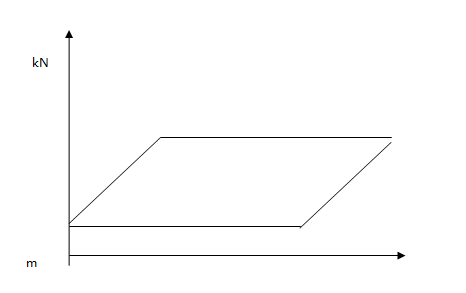

◆ 模拟测试功能：检定装置能动态模拟抽油机的载荷位移加载过程，并跟踪显示模拟加载过程中绘制的平行四边形图形。如下图所示：

◆ 在模拟加载前，对加载的载荷（最大和最小）、位移、冲次可在检定装置的有效范围内任意设置。

◆ 具有重力加速度模拟装置，位移范围0 ～ 2m，可验证议器在加速度坏境的工作情况。

◆ 计算机： CPU:I3、显示器22″液晶、硬盘1T以上、内存4G、网卡、声卡、DVD光驱、串行接口2个和4个以上USB接口（安装在操作台便于接插的位置）、光电鼠标、键盘。

◆ 操作台：金属钣金结构，表面喷塑处理，美观耐用。

◆ 机械系统包括：机械加载系统、载荷电机与减速机、位移电机、称重传感器、行程传感器以及超限位保护系统等组成。

◆ 电参校准包括：程控模块、电压校准模块、电流校准模块，用户根据需要设置电参校准点，控制程序通过命令操作程控模块，电压模块、电流模块输出标准的电压、电流。对比功率仪的读数，得到功率仪的相对误差。

安全设计

设备应设计有完善的安全保护措施，如液驱气往复式高压气体增压装置、过载保护、过压保护、过流保护等，以确保在异常情况下设备能够安全停机，避免损坏或事故发生。
